【完全解説】変圧器（トランス）の基礎知識と種類：構造・400V・B種接地・タップ調整からPCB処分・トップランナー更新まで

工場、ビル、店舗などの受変電設備（キュービクル）や、街中の電柱で見かける「変圧器（トランス）」は、発電所から送られてくる高圧の電気を、私たちが安全に使える電圧に変換する電気設備の心臓部です。

しかし、一言にトランスと言っても、設置場所（柱上・地中・屋内）や絶縁方式（油入・モールド）、用途（単相・三相・400V）によって様々な種類が存在します。さらに、現場でのB種接地管理、タップ調整、老朽化に伴うPCB処分やトップランナー更新など、実務で把握すべき知識は多岐にわたります。

本記事では、変圧器の基本的な仕組みと役割から、形状・方式・電圧別の種類一覧、B種接地やタップ調整といった現場実務、そして失敗しない更新・処分フローまでを網羅的に完全解説します。

1. 変圧器（トランス）の基本原理と役割

変圧器（Transformer）の最も重要な役割は、「高電圧で送られてくる電気を、設備や家電が使える電圧へ下げる（降圧する）」ことです。

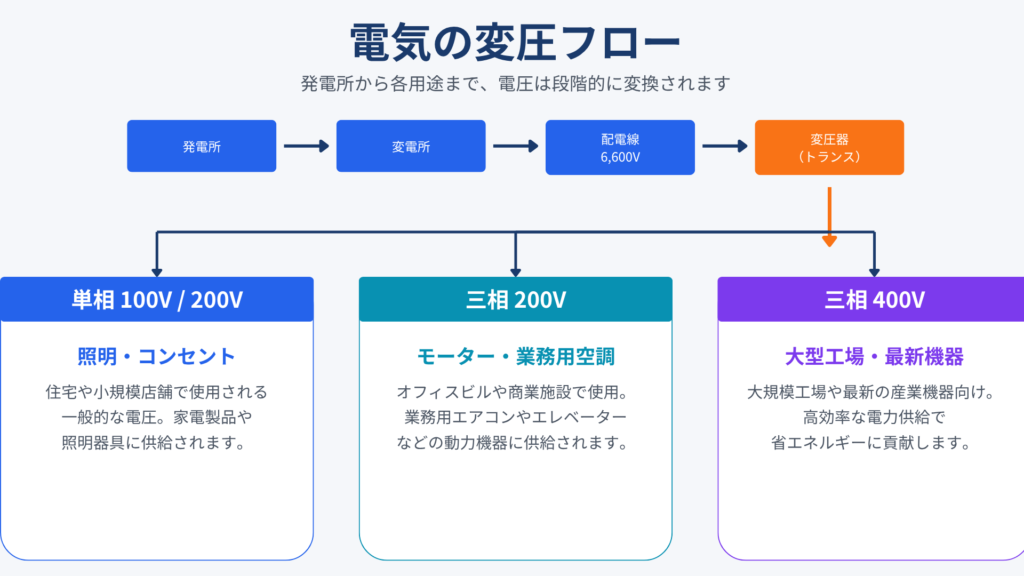

発電所で作られた数万〜数十万ボルトの電気は、途中の変電所を経由して「6,600V（6.6kV）」の高圧でビルや工場、街中の電柱まで送られてきます。6.6kVのままでは危険すぎて使用できないため、変圧器を通して「100V」「200V」「400V」といった低圧に変換します。

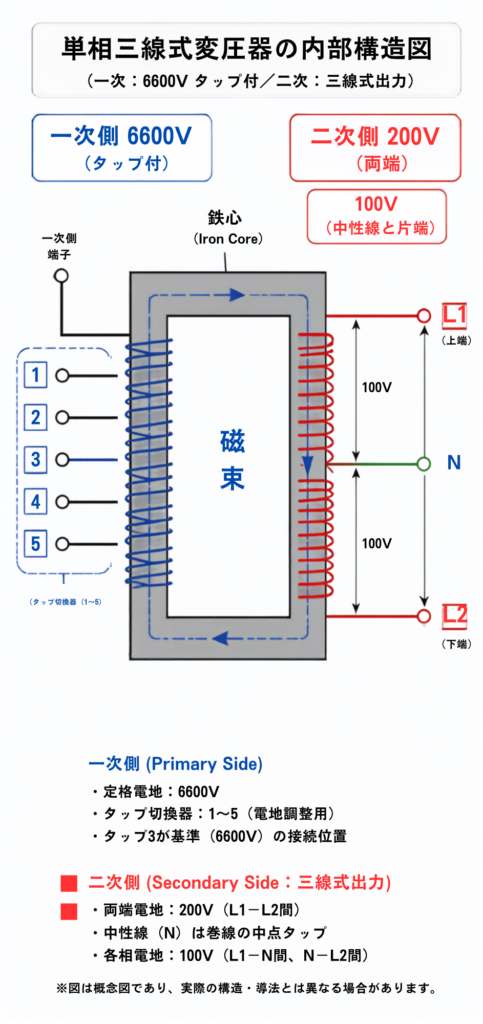

電磁誘導による変圧の仕組み

2. 設置場所・構造・電圧による変圧器の種類一覧

変圧器は設置する環境や用途に応じて多様な種類に分類されます。それぞれの特徴と用途を比較表で整理しました。

種類	構造と冷却方式	主な設置場所とメリット	デメリット・注意点
油入変圧器 （ゆいりトランス）	内部を絶縁油（鉱物油等）で満たし、油の循環で冷却する方式。	屋外キュービクル、電柱等。 安価で耐候性が高く、最も広く普及。	絶縁油の劣化管理（油漏れ・PCB分析）や定期的な油交換が必要。
モールド変圧器 （乾式トランス）	コイルをエポキシ樹脂で丸ごと固めた方式（油を使わない）。	ビル地下、病院、商業施設内。 難燃性で火災リスクが極めて低い。	油入型に比べて本体価格が高価。屋外や湿気の多い環境には不向き。

【表の解説：油入型とモールド型の現場での選び分け】

日本の高圧設備で最も多く使われているのは「油入変圧器」です。コストパフォーマンスに優れ、雨風に強いため屋外設置のキュービクルや電柱に最適です。

一方、火災厳禁となるビルの地下電気室や、衛生面・安全性が強く求められる病院・商業施設の屋内電気室では、万が一の際にも油が燃え広がらない「モールド変圧器」が標準的に採用されます。

2. 設置場所による分類（柱上・地中・屋内）

柱上変圧器（バケツトランス）

街中の電柱の上部に取り付けられている円筒形の変圧器です。高圧配電線（6.6kV）から一般家庭や小型店舗向けに100V/200Vへ降圧します。

地中化変圧器（路上設置型キャビネット）

電線地中化（無電柱化）が進む都市部の歩道上などに設置されている緑色やグレーの箱型変圧器です。地上から見えにくいよう景観に配慮されています。

受変電設備用変圧器（キュービクル内蔵型）

ビルや工場の敷地内にある金属製の箱（キュービクル）の中に収納されている角型の変圧器です。大容量の単相・三相トランスが複数台並んで配置されます。

3. 用途・相数・電圧レベルによる分類（単相・三相・400V）

単相変圧器（電灯トランス）

単相3線式（100V/200V）を出力します。主に照明、コンセント、家電製品などの一般的な負荷に使用されます。街中の電柱では、単相変圧器2台を『V結線（異容量V結線）』で組み合わせることで、1つの柱上から電灯（単相3線）と動力（三相3線）を同時に取り出す手法も広く用いられています。

三相変圧器（動力トランス）

三相3線式（200V）を出力します。エレベーター、大型空調（チラー・パッケージエアコン）、工場の加工機械やモーター類に使用されます。

• （デルタ・デルタ）結線： 高圧6.6kVから低圧200V（動力）へ落とす標準的な方式。第3高調波をループ内で打ち消せるため波形が乱れず、1台が故障してもV結線で緊急運転が可能。
• （デルタ・スター）結線： 高圧から低圧400V（または200V/115V）へ落とす際に使用。中性点（N）を接地できるため、B種接地が取りやすく対地電圧を低く抑えられる。

400V級変圧器（高圧/400V・200V/400V）

近年の大型ビルや工場で増えている「400V系統」を出力するトランスです。電圧を高くすることで電線に流れる電流を減らし、配線での電力ロスや電線の太さを抑える効果があります。輸入品の工作機械や大型インバータ機器の駆動に使われます。

スコット変圧器

三相交流から「電圧・容量の等しい2つの単相交流」を取り出す特殊な変圧器です。非常用発電機や鉄道の信号設備など、三相電源から単相負荷をバランスよく取り出したい場面で活躍します。

3. 現場で必須となる「運用管理・測定実務」

変圧器を安全かつ効率的に維持管理するためには、日々の点検および年次点検での実務知識が不可欠です。

【変圧器運用管理の2大重要実務】

① B種接地工事と漏れ電流（Io/Ior）の管理

高圧と低圧の混触事故を防ぎ、絶縁劣化を数値で察知する。

② タップ調整（V-T特性）による末端電圧の適正化

配線長や負荷変動による「電圧降下・電圧上昇」を防止する。

1. B種接地工事と漏れ電流（Io/Ior）の計測

変圧器の二次側（低圧側）の中性点または1端子には、必ず「B種接地工事」が施されています。

役割： 変圧器内部で高圧（6.6kV）と低圧が接触する「高低圧混触事故」が発生した際、高電圧を大地へ逃がして建物の機器や人身事故を防ぎます。

漏れ電流管理： B種接地線にクランプメーターを挟むことで、設備全体の漏れ電流（Io）や純粋な絶縁劣化成分（Ior）を常時モニタリングできます。

2. タップ調整（一次側タップチェンジャー）

建物の末端で「エアコンが電圧低下で止まる」「精密機器に高すぎる電圧がかかる」といった問題が起きた際、変圧器の「タップ（巻線比）」を変更して出力電圧を調整します。

通常、標準タップ（6,600V）を中心に「6,900V / 6,600V / 6,300V / 6,000V」といった切り替えノブがトランス本体に備わっており、停電下でタップを変更することで二次側電圧を最適値（101V±6V、202V±20Vなど）に補正します。

【日常・巡視点検で確認すべき4大点検サイン】

• 油量・油温（油入型）： ダイヤル温度計の指針（適正範囲か）と、油量計のレベル（油漏れがないか）。
• 異音・振動： 鉄心の緩みや過負荷による「ブーン」というジリジリ音や異常振動の有無。
• ブッシング（端子部）： パッキンの劣化による油滲み、埃付着によるトラッキング痕や変色。
• 外観・臭気： 本体タンクのサビ、塗装のはがれ、過熱による絶縁油の異臭。

4. 変圧器の寿命・点検・PCB処分（安全な撤去フロー）

変圧器は頑丈な機器ですが、永遠に使えるわけではありません。適切な更新時期の見極めと、撤去時の法令順守が求められます。

1. 推奨更新年限と主な劣化サイン

・推奨更新年限：20 年 〜 25 年（日本電機工業会 JEMA基準）

・主な劣化サイン： 絶縁油の酸化・油漏れ、本体からの異常な唸り音（ブーンという異音）、絶縁抵抗値の低下、ブッシング（端子部）のひび割れ。

他にも碍子ブッシングとリードや端子の接合部が劣化し剥がれていることもあります。外箱や端子が酸化によって剥離しているかなども確認しましょう。

2. 古いトランス撤去時の「PCB（ポリ塩化ビフェニル）」確認

1990年以前に製造された古い変圧器を撤去・処分する際は、絶対にそのまま廃棄してはなりません。絶縁油の中に有害物質である「PCB（微量PCB含む）」が混入していないか、採油分析を実施する法律上の義務があります。

分析の結果、PCB濃度が「0.5 mg/kg」を超えた場合は特別管理産業廃棄物として行政へ届出し、認定業者にて無害化処理を行わなければなりません。

5. 【省エネと更新】最新トップランナー変圧器への入れ替え提案

老朽化した変圧器を更新する際、単に「故障したから同じものに替える」のではなく、最新の「トップランナー変圧器（第3世代）」を選定することで、大幅なコスト削減が実現します。

更新によるデメリット

1. 従来型に比べて本体コスト（初期投資）が高価

省エネ性能を高めるためにアモルファス合金や高性能な珪素鋼板を使用しているため、標準効率の従来型変圧器と比べて本体価格が20〜30%ほど高く設定されています。

電気代削減によるランニングコストの低減で長期的には回収できますが、稼働率（負荷率）が低い施設や、短いサイクルでの更新を前提とする場合はイニシャルコストの回収に時間がかかります。

2. 外形寸法・重量が増え、既存キュービクルへの更新（流用）で苦戦する

高効率化を図る構造上、同容量の従来型トランスと比較して本体サイズが一回り大きく、重量も重くなるケースがあります。

特に既存キュービクルの鉄箱をそのまま流用して中身（変圧器）だけを更新する場合、「搬入口を通らない」「寸法オーバーで内装機器と干渉する」「架台の耐荷重制限を超える」といった現場トラブルが発生しやすいため、事前寸法チェッカーや現地確認が必須となります。

3. 励磁突入電流（インラッシュ電流）が大きく、保護協調の再検討が必要

トップランナー変圧器（特にアモルファスや高効率珪素鋼板）は鉄損を極限まで抑えている反面、受電・電源投入時の「励磁突入電流」の倍率が高く、持続時間も長くなる傾向があります。

そのため、従来の感覚で高圧フューズ（PF）を選定したりブレーカーを設定していると、電源投入の瞬間に高圧フューズが溶断したり、保護継電器（OCR）が誤動作してトリップするリスクがあります。変圧器の更新に伴い、一次側の保護協調（タイム・グリッド曲線）を再計算・再確認する手間が生じます。

更新によるメリット

1. 24時間365日の「無負荷損（鉄損）」を極限までカットし、確実に電気代を削減

変圧器は負荷の有無に関わらず、通電しているだけで常に「鉄損（無負荷損）」という電力ロスを発生させ続けています。トップランナー変圧器は、アモルファス合金や高性能珪素鋼板の採用により、この無負荷損を従来型から大幅に低減しています。

工場やビルの夜間・休日など負荷が軽い時間帯であっても、24時間365日休みなく省エネ効果を生み出し続けるため、設備を維持するだけで長期的な電気代（ランニングコスト）削減に直結します。

2. 「省エネ法」の目標達成や企業の脱炭素（GX・CO2削減）対策に直結

事業者・工場管理における「省エネ法（エネルギー使用の合理化等に関する法律）」の定期報告において、変圧器のトップランナー化は非常に即効性の高いエネルギー削減アプローチとなります。

電力損失の低減はそのまま「CO2排出削減量」として明確に数値化できるため、企業のESG投資対応やGHGプロトコル（Scope 2）における排出量削減施策としても、事業主へ提案する際の強力で説得力のある選定理由になります。

3. 変圧器本体の「発熱」が抑えられ、キュービクル全体の熱ストレスとトラブルを軽減

電力損失（ロス）が少ないということは、変圧器内部で発生する「熱（ジュール熱）」そのものが少ないことを意味します。

トップランナー型は運転中の温度上昇が抑えられるため、夏場などのキュービクル内部の温度上昇を緩和できます。これにより、同一箱内に収められている進相コンデンサやブレーカー、電子基板類への熱劣化ストレスが和らぎ、高圧受電設備全体の故障リスク軽減や信頼性向上につながります。

まとめ：変圧器の正しく深い理解が、安全と省エネの第一歩

・変圧器（トランス）は、高圧（6.6kV）を100V/200V/400Vへ降圧する受電設備の要。

・設置環境に応じて「油入型」と「モールド型」を適切に使い分ける。

・日々の管理では「B種接地の漏れ電流」と「タップ調整による電圧管理」が不可欠。

・寿命の目安は20〜25年。1990年以前の撤去品は「PCB分析」が必須。

・更新時は「トップランナー変圧器」を選定し、電気代削減（ROI）を含めたトータル設計を行う。

変圧器の仕組みと実務知識をマスターし、安全で無駄のない設備運用を目指しましょう！

📜 根拠となる規格・公的出典

・技術基準：経済産業省「電気設備技術基準の解釈」

・業界規格：JIS C 4304「6.6kV配電用変圧器」

・保全基準：日本電機工業会（JEMA）「汎用高圧機器の更新推奨年限に関する見解」
