【なぜ√3倍？】V結線の利用率（86.6%）・出力比（57.7%）の理由と計算方法を徹底解説！

第一種電気工事士や電験三種の試験で頻出する「V結線（V-V結線）」。

試験問題で「出力比は 1 / √3 ≒ 57.7%」「利用率は √3 / 2 ≒ 86.6%」と暗記させられますが、「なぜ2台使っているのに容量が2倍ではなく √3倍（1.73倍）にしかならないのか？」 という疑問を置き去りにしてしまいがちです。

本記事では、V結線の仕組みから、出力が √3倍になるベクトル的理由、出力比と利用率の導出、メリット・デメリットまで分かりやすく解説します！

1. そもそもV結線（V-V結線）とは？

V結線とは、2台の単相変圧器を組み合わせて、三相交流電源を供給する結線方式のことです。

本来、三相交流を作るには3台の単相変圧器（デルタ-デルタ結線など）が必要ですが、以下のようなケースでV結線が使われます。

• デルタ-デルタ結線のうち1台が故障した際の「応急運転」
• 将来的に負荷が増えることを見越した「初期投資の抑制（軽負荷運用）」

結線方式	変圧器の台数	供給できる電力（三相出力）
デルタ-デルタ 結線	3台	3 × P1（1台分の容量の3倍）
V-V 結線	2台	√3 × P1（1台分の容量の √3倍 ≒ 1.73倍）

❓ 最大の疑問

変圧器を2台使っているなら、出力は2台分（2倍）になりそうなものです。なぜ √3倍（約1.73倍） に落ちてしまうのでしょうか？

2. なぜ出力が「√3倍」になるのか？（ベクトルの位相差）

変圧器1台あたりの定格電圧を V、定格電流を I、1台あたりの容量を P1 = V × I とします。

単相変圧器を2台使ったV結線において、三相電力 PV を求める基本公式は以下の通りです。

PV = √3 × V × I = √3 × P1

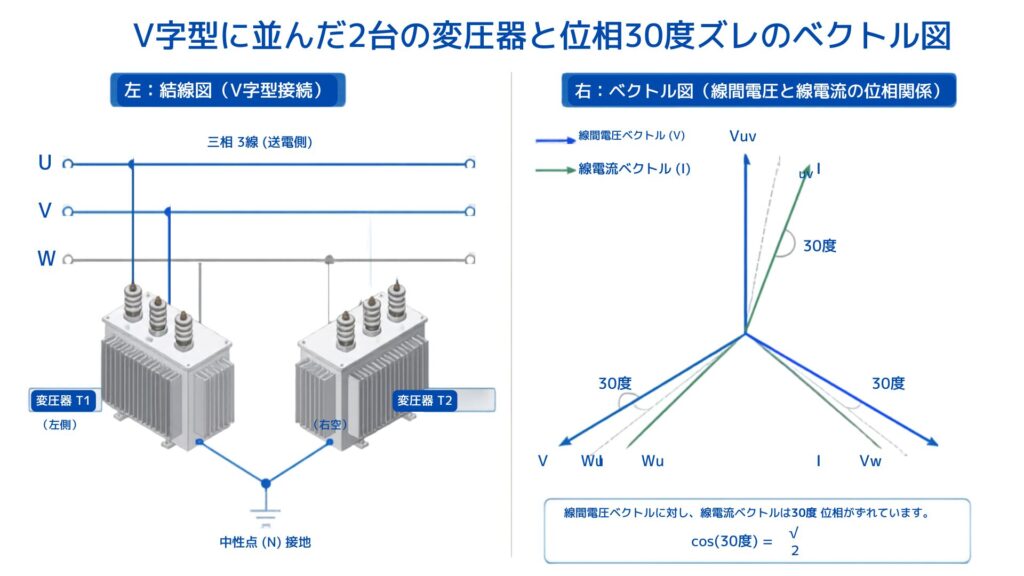

電圧と電流に「30度の位相差」が生じるメカニズム

単相変圧器を2台直列気味に繋ぐV結線では、線間電圧と線電流を各トランスにそのまま流すことになります。

このとき、負荷の力率が 100%（cosθ = 1.0）であったとしても、各変圧器の内部を流れる電流と生じる電圧の間に 30度の位相差（ずれ）が発生してしまいます。

1. V結線の1台目の変圧器に生じる電力：PA = V × I × cos(30度) = V × I × (√3 / 2)
2. V結線の2台目の変圧器に生じる電力：PB = V × I × cos(-30度) = V × I × (√3 / 2)
3. 2台の合計出力 PV：PV = PA + PB = V × I × (√3 / 2) + V × I × (√3 / 2) = √3 × V × I = √3 × P1

変圧器自体の「力率」が位相差30度によって cos(30度) = √3 / 2 ≒ 0.866 に低下してしまうため、2台あっても 2 × 0.866 = √3 ≒ 1.732倍 の出力しか出せないのです。

3. 「出力比」と「利用率」の違いと覚え方

試験で最も混同しやすいのが「出力比」と「利用率」の計算です。違いを明確に整理しておきましょう。

① 出力比：57.7%（1 / √3）

「デルタ結線（3台）で運転していた時と比べて、V結線（2台）にすると出力は何%になるか？」 という比率です。

出力比 = PV / Pデルタ = (√3 × P1) / (3 × P1) = 1 / √3 ≒ 0.577 (57.7%)

💡 覚え方

3台あったものが2台（V結線）になったら、元のパワーの約6割（57.7%）に落ちると覚えます。

② 利用率：86.6%（√3 / 2）

「手元にある2台の設備容量（2 × P1）に対して、実際に取り出せる電力（√3 × P1）は何%か？」 という設備利用の効率です。

利用率 = PV / (2 × P1) = (√3 × P1) / (2 × P1) = √3 / 2 ≒ 0.866 (86.6%)

💡 覚え方: 2台のトランスは、位相のズレ（cos30度）のせいで能力の**約87%（86.6%）**しか発揮できないと覚えます。

項目	定義	計算式	数値
出力比	デルタ結線時（3台）との比較	V結線容量 / デルタ結線容量 = (√3 × P1) / (3 × P1)	1 / √3 ≒ 57.7%
利用率	変圧器2台の定格容量との比較	V結線容量 / 設備容量(2 × P1) = (√3 × P1) / (2 × P1)	√3 / 2 ≒ 86.6%

4. V結線のメリット・デメリット

V結線は緊急時や初期投資抑制に優れる反面、運用の注意点もあります。

メリット

1. 緊急対応ができる〜デルタ-デルタ結線の1相がバンク事故・点検で壊れても、残りの2台で三相供給を継続できる。
2. 初期費用を抑えられる〜将来的に需要が増える予定の現場で、最初は2台（V結線）でスタートし、増工時に3台目を入れてデルタ結線に移行できる。

デメリット

1. 設備効率が落ちる〜利用率が 86.6% に低下するため、定格一杯まで使えない。
2. 中性点を接地できない〜1次側・2次側ともに中性点がないため、接地方式に工夫が必要。
3. 電圧のアンバランス（相不平衡）〜負荷の大きさによっては三相電圧のバランスが崩れやすい。

5. 試験でよく出る計算問題パターン

【問題】

容量 50 kVA の単相変圧器が3台あり、デルタ-デルタ結線で運転していた。このうち1台が故障したため、残りの2台をV結線にして緊急運転を行った。

1. V結線で供給できる最大三相電力 [kVA] を求めよ。
2. このときの出力比 [%] を求めよ。

【解説】

1. 最大供給電力 PV の計算：PV = √3 × P1 = √3 × 50 ≒ 1.732 × 50 = 86.6 [kVA]
2. 出力比の計算：元のデルタ結線時の容量 Pデルタ = 3 × 50 = 150 kVA であるため、出力比 = (86.6 / 150) × 100 ≒ 57.7%

答: 1. 最大供給電力: 86.6 kVA ／ 2. 出力比: 57.7%

まとめ：数値の裏にある「位相差30度」を押さえよう！

V結線のポイントは、丸暗記ではなく「位相のずれ」から理解することです。

• V結線の最大出力: √3 × P1（変圧器1台分の √3倍）
• 出力比（デルタとの比較）: 1 / √3 ≒ 57.7%
• 利用率（設備能力との比較）: √3 / 2 ≒ 86.6%

仕組みを理解して、現場の実務や第一種電気工事士・電験三種の計算に役立ててください。
