電気設備の設計・保守や、第一種電気工事士・電験三種の試験において、非常に事故例が多く重要視されるのが「中性線（N相）に流れる電流」と「中性線断線（欠相）による異常電圧トラブル」です。
「負荷がアンバランス（不平衡）のとき、中性線にはどれくらいの電流が流れるのか？」「なぜ中性線が切れると100V機器に200V近くの異常電圧がかかって機器が壊れてしまうのか？」といった疑問を持たれる方も多いのではないでしょうか。
本記事では、中性線電流の計算メカニズムから、不平衡時のベクトル合成、中性線断線で高電圧が発生する物理的な理由、現場での事故防止対策まで分かりやすく解説します！
1. そもそも中性線（N相）とは？
主に低圧配線で使われる「単相3線式（1φ3W）」や「三相4線式（3φ4W）」では、電圧線（L1, L2 / A相, B相, C相）のほかに、真ん中に「中性線（Neutral line：N相）」が引かれています。
単相3線式を例に取ると、100V機器と200V機器を同時に使える非常に便利な方式です。
- 電圧線 – 中性線 間： 100V（100V用家電や照明など）
- 電圧線 – 電圧線 間： 200V（200V用エアコンやIHなど）

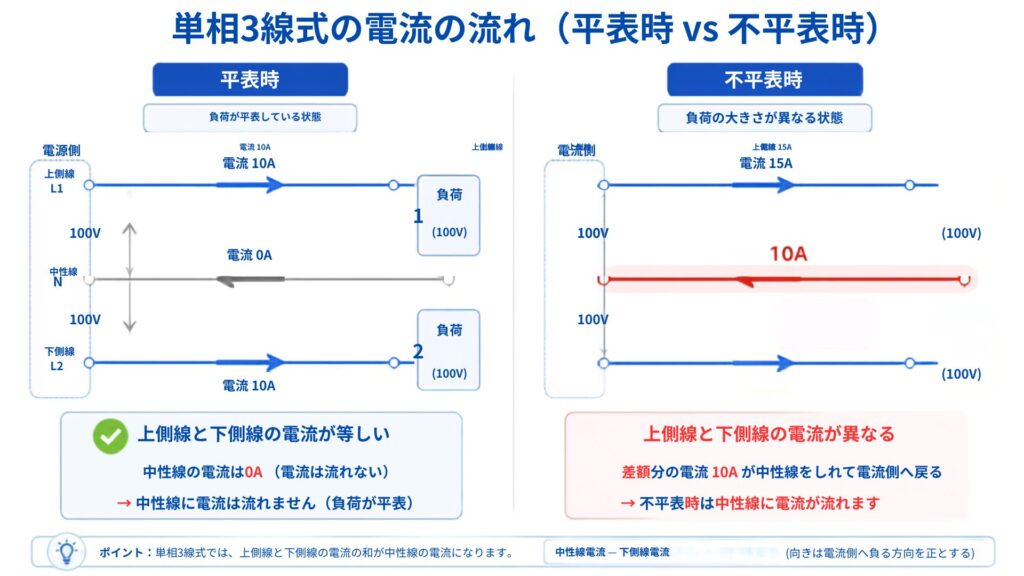

2. 中性線に流れる電流の計算方法
中性線に流れる電流 In の大きさは、「上側の負荷に流れる電流 Ia」と「下側の負荷に流れる電流 Ib」の差分によって決まります。
① 平衡時（上下の負荷電流が等しい場合：Ia = Ib）
上下の100V回路に接続された負荷がまったく同じ（例：どちらも 10A）場合、中性線上で電流が互いに打ち消し合います。
In = Ia – Ib = 10A – 10A = 0A
つまり、負荷が完全に平衡している状態では、中性線には電流が一切流れません。
② 不平衡時（上下の負荷電流が異なる場合：Ia ≠ Ib）
上下の100V回路で使っている電気の量が異なる場合、その「打ち消し切れなかった差額分」が中性線に流れます。
In = |Ia – Ib| （※大きい方の電流から小さい方の電流を引く）
【具体例】
- 上側の100V回路の電流 Ia = 15A
- 下側の100V回路の電流 Ib = 5A
- 中性線電流 In = 15A – 5A = 10A

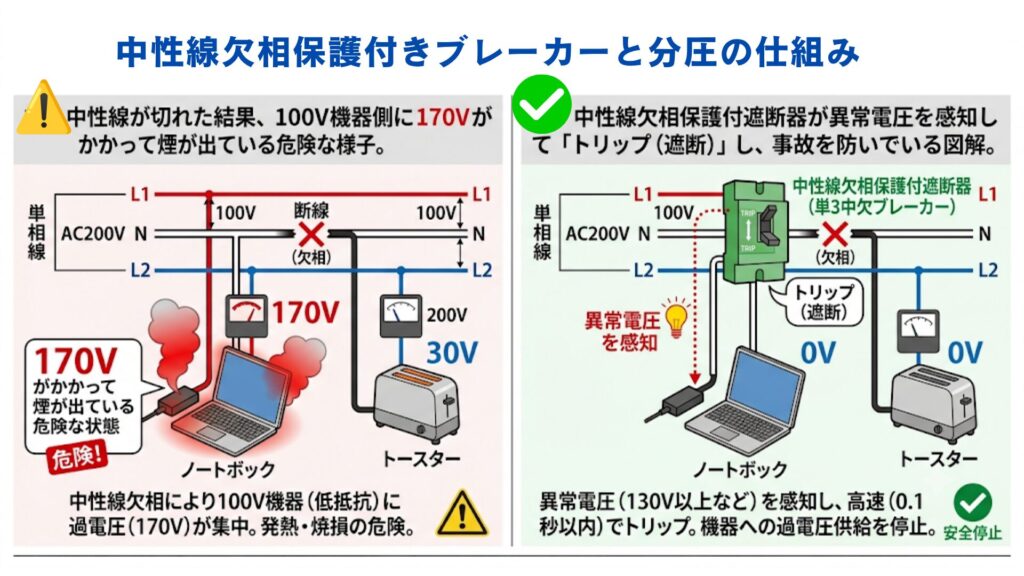

3. 【超危険】中性線が断線すると何が起きるのか？（異常電圧の発生）
現場や試験で最も恐れられているのが、配線のゆるみや事故によって「中性線が途中で切れてしまう（断線・欠相）」というトラブルです。
中性線が切れると、100V回路同士が直列に繋がった「200V回路」へと変貌してしまいます。
なぜ軽負荷側に「高電圧」がかかって機器が壊れるのか？
直列回路では、「抵抗が大きい側（消費電力が小さく電流が流れにくい軽負荷側）」に大きな電圧がかかるという性質（分圧の法則）があります。
- 正常時: 中性線が生きていれば、どちらの負荷も強制的に100Vに固定される。
- 断線時: 中性線による固定が外れ、100V回路Aと100V回路Bが直列に繋がり、200Vが分圧される。
- 結果: 消費電力が小さい（抵抗が大きい）方の機器に 150V〜180V近くの異常高電圧が加わり、基板の焼損や火災を引き起こします！
【中性線断線時の分圧トラブルのイメージ】
200V電源 ──[ 負荷A：大容量（抵抗 小）]──┬─ (断線！中性線切断)
│
200V電源 ──[ 負荷B：小容量（抵抗 大）]──┴─ ➔ 負荷Bに170V等の高電圧がかかって焼損！
4. 現場での事故を防ぐ「3つの絶対ルール」
中性線断線による過電圧事故を防ぐため、電気設備基準や現場の実務では以下の対策が徹底されています。
対策1：中性線には「ヒューズ」や「単極遮断器」を絶対に挟まない
もし中性線側のヒューズだけが切れてしまうと、まさに「中性線断線」と同じ状態を作り出してしまいます。そのため、中性線には単独で遮断する素子を挿入してはいけません。
対策2：「中性線欠相保護付き遮断器（3P3E等）」を使用する
単相3線式回路のメインブレーカーには、「中性線欠相保護機能（過電圧検出機能）」が付いた漏電遮断器や配線用遮断器を採用します。 万が一中性線が断線して異常電圧を検知した場合、一瞬で主回路をシャットダウンして機器を保護します。
対策3：端子台の定期的な増し締め（ネジの緩み防止）
中性線断線の主な原因は、端子台のネジ緩みによる「接触不良・焼き切れ」です。定期点検でのサーモグラフィチェックやネジの増し締めが最も基本かつ効果的な予防策です。
5. 試験でよく出る計算問題パターン
第一種電気工事士や電験三種で頻出する、中性線断線時の電圧計算問題を解いてみましょう。
【問題】
単相3線式回路（電源電圧 100V / 200V）において、A相に抵抗 10Ω の負荷、B相に抵抗 40Ω の負荷が接続されている。中性線が断線した場合、B相の負荷にかかる電圧 [V] を求めよ。
【解説】
- 回路の合成抵抗を求める：中性線が切れたため、10Ω と 40Ω の抵抗が 200V 電源に直列接続された状態になります。合成抵抗 R = 10Ω + 40Ω = 50Ω
- 回路全体に流れる電流 I を求める：I = 200V / 50Ω = 4A
- B相（40Ω）にかかる電圧 VB を求める：VB = 4A × 40Ω = 160V
答: 160V（本来100V用の機器に160Vがかかってしまい、焼損する危険な状態であることが分かります）
まとめ：中性線は「電流のバランサー」であり「断線厳禁」！
単相3線式や三相配線における中性線は、回路のバランスを保ち、安全に100Vを供給するための重要な電線です。
- 平常時・平衡時: 中性線電流はゼロ（または差額分のみ流れる）
- 不平衡時: 大きい電流から小さい電流を引いた差額が流れる
- 断線時: 軽負荷側の機器に異常高電圧（150V〜180V等）がかかって非常に危険
- 対策: 中性線欠相保護付きブレーカーの設置と定期的なネジ増し締め
