三相誘導電動機（モータ）を運転させる際、現場や試験で頻出するのが「スターデルタ（Y-Δ）始動法」です。
大型のモータをいきなり全電圧で起動すると、定格電流の5〜7倍もの巨大な起動電流が流れ、配線の電圧降下や保護機器の誤動作を引き起こします。
本記事では、なぜスターデルタ始動を使うのか、なぜ始動電流や始動トルクが「1/3」になるのかという数学的・物理的根拠から、回路の切り替え手順、試験で使える計算問題まで分かりやすく解説します！
1. なぜスターデルタ（Y-Δ）始動が必要なのか？
出力が概ね 5.5kW 以上の大型三相モータをそのまま電源に接続して起動する（全電圧始動 / じか直入れ始動）と、以下のような問題が発生します。
・ 過大な始動電流： 定格電流の 5〜7倍 の大電流が流れる
・ 電圧降下の発生： 同じ系統の照明がちらついたり、他の精密機器が誤動作・停止する
・ 機械的ショック： 急激なトルク変化により、ベルトの摩耗やギアの損傷を招く
これらの悪影響を防ぐため、「起動するときだけ電圧を下げて電流を抑え、回転が上がったら通常運転に切り替える」 仕組みとして開発されたのがスターデルタ始動法です。

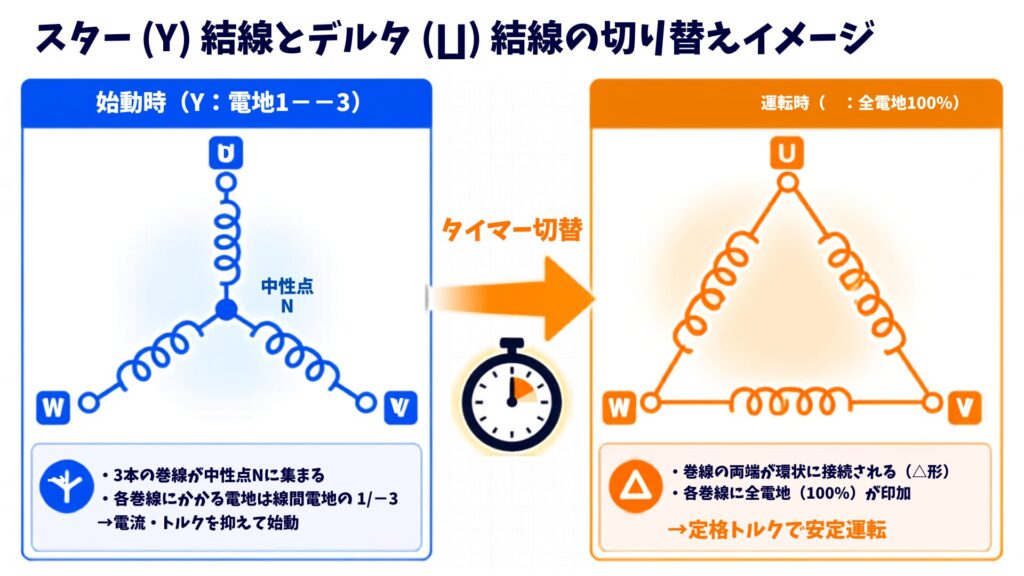

2. スターデルタ始動の仕組み（YからΔへの切り替え）
スターデルタ始動では、電磁開閉器（マグネットスイッチ）を用いてモータ内部の巻線接続を以下のように切り替えます。
① 始動時：スター（Y）結線
電源投入時は、モータ巻線をスター（Y）結線に接続します。
スター結線では、各相の巻線にかかる電圧（相電圧）が、電源の線間電圧の 1/√3倍（約58%） に低下します。電圧が下がることで、電源から引き込む始動電流を大幅に抑えることができます。
② 運転時：デルタ（Δ）結線
モータの回転数が定格の80〜90%程度まで上昇したら、タイマー処理により自動的にデルタ（Δ）結線へ切り替えます。
デルタ結線では、巻線に電源の全電圧（100%）がそのままかかるため、モータ本来のパワー（定格出力）で連続運転を行うことができます。

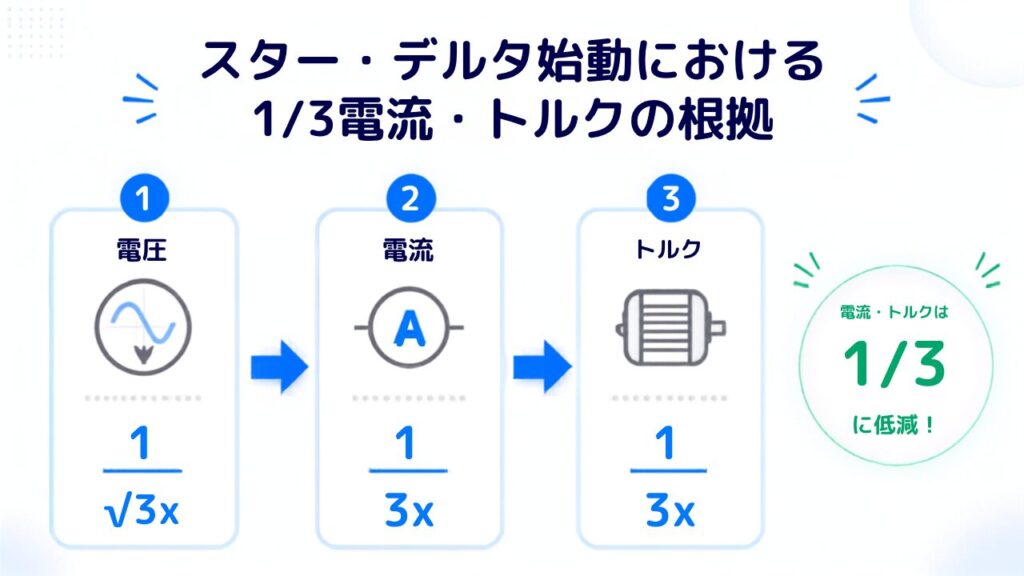

3. なぜ「1/3」になるのか？（電流とトルクの導出根拠）
試験や実務で最も問われるのが、「じか直入れ始動（Δ結線での始動）と比較して、スター始動時の始動電流と始動トルクはそれぞれ『1/3』になる」 という法則です。
「なぜ 1/√3 ではなく 1/3 なのか？」という根拠を段階を追って確認しましょう。
始動電流が「1/3」になる理由
- 相電圧が 1/√3 になる：スター結線にすることで、各巻線にかかる電圧は 1/√3 に下がります。
- 各巻線を流れる相電流も 1/√3 になる：オームの法則（I = V / Z）より、電圧が 1/√3 になれば、巻線を流れる電流も 1/√3 になります。
- 線電流（電源から流れる電流）はさらに 1/√3 になる：デルタ結線では「線電流 ＝ √3 × 相電流」の関係がありますが、スター結線では「線電流 ＝ 相電流」です。
したがって、電源から流れる始動電流全体を比較すると、以下のようになります。
・ 始動電流の比： (1/√3) × (1/√3) ＝ 1/3
始動トルクが「1/3」になる理由
誘導電動機の発生トルクは、「巻線にかかる電圧の2乗」に比例するという物理的特性があります。
・ トルクの比： (1/√3)^2 ＝ 1/3
このように、始動電流も始動トルクも、直入れ始動時のピッタリ「3分の1」に減衰されるのがスターデルタ始動の最大の特徴です。
💡 トルク低下の注意点（ワンポイント解説）
始動電流が1/3に抑えられるのは大きなメリットですが、同時に始動トルク（回し始める力）も1/3に落ちてしまう点に注意が必要です。重い荷物を乗せたまま起動するコンベアやクレーンなど、大きな始動トルクが必要な負荷にはスターデルタ始動が使えない場合があり、インバータ制御やソフトスタータが用いられます。
4. 計算問題に挑戦！現場・試験での実践活用
第一種電気工事士や電験三種で出題される標準的な計算問題を解いてみましょう。
【問題】
三相200V用誘導電動機があり、これを全電圧始動（じか直入れ始動）した場合の始動電流は 150A、始動トルクは 90 N・m である。この電動機にスターデルタ始動器を用いて始動した場合の「始動電流 [A]」と「始動トルク [N・m]」をそれぞれ求めよ。
【解答・解説】
スターデルタ始動時の始動電流および始動トルクは、いずれも全電圧始動（直入れ）の 1/3 になります。
- 始動電流の計算：150A × (1 / 3) = 50A
- 始動トルクの計算：90 N・m × (1 / 3) = 30 N・m
答：始動電流 50A / 始動トルク 30 N・m
本記事の内容は、以下の公的規格および法令に基づいて記載しています。
・ 準拠規格： 日本産業標準調査会（JISC）JIS C 4034-1（回転電気機械）
誘導電動機の定格、始動特性、結線方式に関する標準規格が規定されています。
・ 関連技術基準： 日本電気協会『内線規程』第3705節「電動機の始動装置」
一定容量（一般に低圧三相5.5kW超）以上の電動機における始動電流制限および保護装置の施設基準が定められています。
・ 試験出題例： 一般財団法人 電気技術者試験センター「第一種電気工事士 筆記試験」「電験三種（機械科目）」にて、スターデルタ始動の電流・トルク計算が頻出。
まとめ：仕組みと「1/3」の根拠を押さえよう！
スターデルタ（Y-Δ）始動法の要点をまとめます。
・ 目的： モータ起動時の過大な始動電流（定格の5〜7倍）と電圧降下を防止する
・ 始動時（Y結線）： 各巻線に 1/√3 の電圧をかけ、抑えてスタート
・ 運転時（Δ結線）： 回転が上がったらタイマーで切り替え、100%の全電圧で運転
・ 効果： 直入れ始動と比較して、始動電流・始動トルクともに「1/3」 になる
